¿Cómo medir la rectitud de una tubería de acero sin costura?
Como proveedor experimentado de tubos de acero sin costura, entiendo la importancia crítica de la rectitud en estos productos. Los tubos de acero sin costura se utilizan en una amplia gama de industrias, desde la de petróleo y gas hasta la construcción y la manufactura. Cualquier desviación de la rectitud puede provocar problemas importantes en la instalación y rendimiento de estas tuberías. En esta publicación de blog, compartiré algunos métodos y técnicas para medir la rectitud de tubos de acero sin costura.
Por qué es importante la rectitud
Antes de profundizar en los métodos de medición, es esencial comprender por qué la rectitud es tan crucial. En aplicaciones como tuberías, las tuberías rectas garantizan un flujo de fluido suave, lo que reduce la fricción y las pérdidas de presión. En la construcción, las tuberías rectas son necesarias para una alineación y estabilidad estructural precisas. Además, las tuberías rectas son más fáciles de instalar, lo que reduce los costos de mano de obra y el tiempo de instalación. En industrias donde la precisión es clave, incluso una ligera desviación de la rectitud puede inutilizar una tubería, lo que genera desperdicios y mayores costos.
Inspección Visual
El método más simple y básico para evaluar la rectitud de una tubería de acero sin costura es mediante la inspección visual. Este método implica observar la tubería a lo largo de su longitud para detectar curvas o dobleces obvios. Si bien este método es rápido y sencillo, tiene sus limitaciones. La inspección visual es subjetiva y sólo puede detectar desviaciones relativamente grandes. Tampoco es adecuado para detectar curvaturas internas u ocultas. Sin embargo, puede ser un primer paso útil en el proceso de inspección, permitiéndole identificar rápidamente tuberías que pueden requerir pruebas adicionales.
Método de cadena
El método de la cuerda es una forma más precisa y objetiva de medir la rectitud de una tubería de acero sin costura. Para utilizar este método, necesita una cuerda larga y delgada y dos soportes en los extremos. Conecte la cuerda a un extremo de la tubería y estírela a lo largo de la tubería hasta el otro extremo. Asegúrese de que la cuerda esté tensa y en contacto con la tubería en ambos extremos. Luego, use una regla o un calibre para medir la distancia entre la cuerda y la tubería en varios puntos a lo largo de su longitud. La desviación máxima de la línea recta representada por la cuerda es el error de rectitud de la tubería.
El método de la cuerda es relativamente simple y económico, pero requiere cierta habilidad y paciencia para garantizar mediciones precisas. También está limitado por la longitud de la cuerda y la precisión de las herramientas de medición. Para tuberías más largas, es posible que se requieran varias sartas, lo que puede aumentar la complejidad del proceso de medición.
Medición láser
La medición láser es un método altamente preciso y eficiente para medir la rectitud de tubos de acero sin costura. Este método utiliza un rayo láser para crear una línea de referencia recta y se utilizan sensores para medir la distancia entre la superficie de la tubería y la línea láser en múltiples puntos a lo largo de la tubería. Los datos recopilados por los sensores luego son procesados por una computadora para calcular el error de rectitud de la tubería.
La medición láser ofrece varias ventajas sobre otros métodos. Es sin contacto, lo que significa que no daña la superficie de la tubería. También es muy preciso y capaz de detectar desviaciones muy pequeñas de la rectitud. Además, la medición láser es rápida y puede automatizarse, lo que la hace adecuada para entornos de producción de gran volumen. Sin embargo, los equipos de medición láser pueden ser costosos y requieren operadores capacitados para garantizar resultados precisos.
Máquina de medición de coordenadas (CMM)
Una máquina de medición de coordenadas (MMC) es otro método avanzado para medir la rectitud de tubos de acero sin costura. Una CMM utiliza una sonda para tocar la superficie de la tubería en múltiples puntos, y la máquina registra las coordenadas de estos puntos. Luego se analizan los datos para determinar la rectitud de la tubería.
Las CMM son extremadamente precisas y pueden proporcionar información detallada sobre la forma y las dimensiones de la tubería. También son versátiles, capaces de medir otras características geométricas como la redondez y el diámetro. Sin embargo, las CMM son caras y requieren un entorno controlado para garantizar mediciones precisas. Normalmente se utilizan en laboratorios de control de calidad para aplicaciones de alta precisión.
Estándares y tolerancias

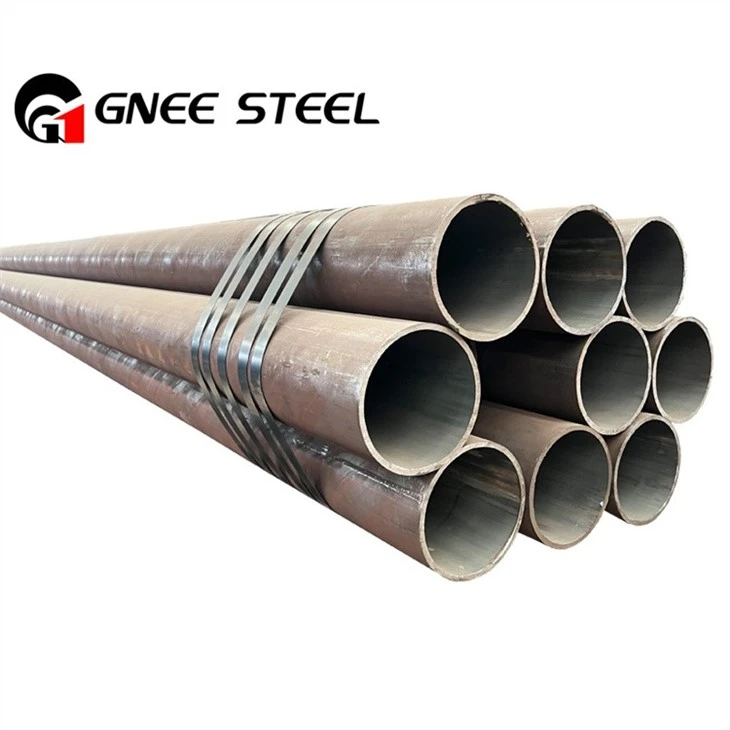

Al medir la rectitud de tubos de acero sin costura, es importante consultar los estándares y especificaciones relevantes de la industria. Por ejemplo,Tubería de acero con bajo contenido de carbono ASTM A192tiene requisitos específicos para la tolerancia de rectitud. Estos estándares definen la desviación máxima permitida de la rectitud según el diámetro de la tubería, el espesor de la pared y la longitud. Al cumplir con estos estándares, puede asegurarse de que sus tuberías cumplan con los requisitos de calidad de sus clientes.
Importancia del control de calidad
Como proveedor de tubos de acero sin costura, el control de calidad es de suma importancia. Medir la rectitud de las tuberías es sólo un aspecto de un programa integral de control de calidad. Al implementar estrictas medidas de control de calidad, puede garantizar que sus productos cumplan con los más altos estándares de calidad y confiabilidad. Esto no sólo le ayuda a construir una buena reputación en el mercado, sino que también reduce el riesgo de fallos del producto y quejas de los clientes.
Conclusión
Medir la rectitud de los tubos de acero sin costura es un paso fundamental para garantizar su calidad y rendimiento. Ya sea que elija una simple inspección visual o un sistema de medición láser más avanzado, la clave es utilizar un método que sea apropiado para sus necesidades y requisitos específicos. Al invertir en técnicas de medición precisas y cumplir con los estándares de la industria, puede ofrecer a sus clientes tubos de acero sin costura de alta calidad que cumplan con sus expectativas.
