¡Hola! Como proveedor de tuberías API 5L, he recibido muchas preguntas sobre problemas de pandeo. El pandeo puede ser un verdadero dolor de cabeza para cualquier persona involucrada en proyectos de tuberías, ya sea un ingeniero, un contratista o simplemente alguien interesado en los entresijos de estas tuberías. Entonces, profundicemos en de qué se tratan estos problemas de pandeo.
¿Qué es el pandeo en la tubería API 5L?
En primer lugar, comprendamos qué significa pandeo en el contexto de la tubería API 5L. El pandeo es básicamente la deformación repentina e inestable de una tubería bajo carga de compresión. Cuando una tubería se somete a fuerzas que la empujan, como sobrepresión o cargas externas, puede comenzar a doblarse o deformarse de forma inesperada. Esto no es sólo un problema cosmético; puede comprometer seriamente la integridad del oleoducto.
La tubería API 5L está diseñada para cumplir con ciertos estándares para diferentes aplicaciones, y el pandeo puede ocurrir debido a una variedad de factores. No se trata sólo de la tubería en sí, sino también del entorno en el que se encuentra y de cómo está instalada.
Factores que conducen al pandeo
Propiedades de los materiales

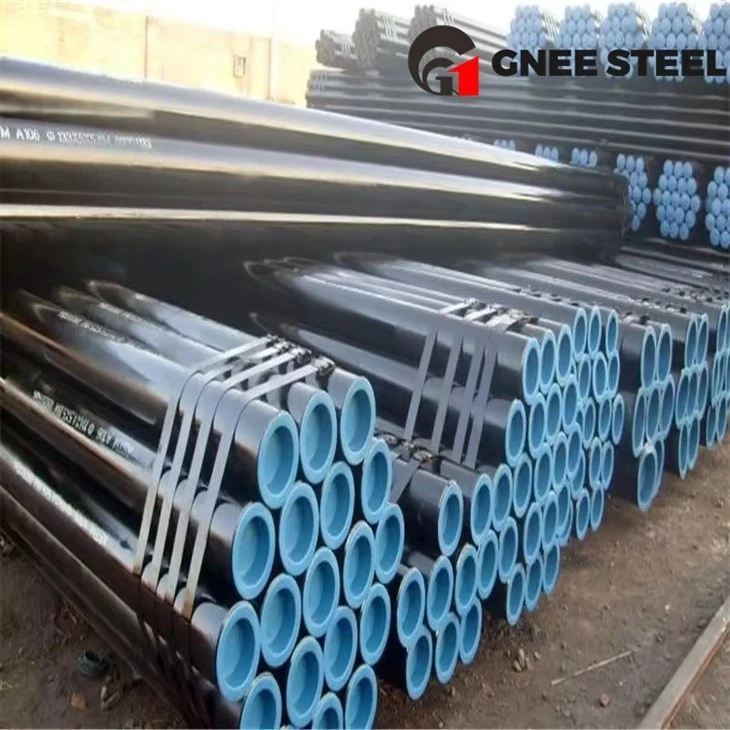

El material de la tubería API 5L juega un papel muy importante en su susceptibilidad al pandeo. Por ejemplo,Tubería de acero sin costura al carbono API 5L L210tiene su propio conjunto de características materiales. El contenido de carbono y la forma en que se procesa el acero pueden afectar su resistencia y ductilidad. Si el acero no es lo suficientemente fuerte o no tiene la cantidad adecuada de flexibilidad, puede doblarse más fácilmente bajo carga.
Los diferentes grados de tuberías API 5L tienen diferentes propiedades de material. Tuberías de mayor calidad comoTubería soldada API 5L PSL2 X70suelen ser más fuertes y resistentes al pandeo debido a sus procesos de fabricación mejor controlados y a sus materiales de mayor calidad.
Geometría de tubería
La forma y el tamaño de la tubería también son muy importantes. Una tubería con un diámetro mayor y un espesor de pared más delgado tiene más probabilidades de pandearse que una tubería de diámetro más pequeño y paredes más gruesas. La longitud de la tubería es otro factor. Las tuberías más largas son más propensas a pandearse porque tienen más superficie sobre la que actúan las fuerzas de compresión. La forma en que se dobla o curva la tubería durante la instalación también puede crear concentraciones de tensión, aumentando el riesgo de pandeo.
Condiciones de funcionamiento
Los factores externos como el movimiento del suelo, los cambios de temperatura y las variaciones de presión pueden provocar pandeo. Por ejemplo, si el suelo alrededor de la tubería se desplaza debido a terremotos o deslizamientos de tierra, puede ejercer una presión desigual sobre la tubería. Los cambios extremos de temperatura pueden hacer que la tubería se expanda o contraiga, lo que genera tensiones internas. Los fluidos a alta presión que fluyen a través de la tubería también pueden ejercer fuerzas significativas que pueden provocar pandeo.
Tipos de pandeo en tuberías API 5L
Pandeo local
El pandeo local ocurre cuando una pequeña parte de la pared de la tubería comienza a deformarse. Esto puede suceder en las soldaduras, donde las propiedades del material pueden ser diferentes del resto de la tubería. El pandeo local puede provocar corrosión y fugas si no se detecta y repara rápidamente. Puede que no siempre sea obvio desde el exterior, pero puede resultar muy peligroso con el tiempo.
Pandeo global
El pandeo global es una forma más grave. Afecta a toda la longitud o a una gran parte de la tubería. Cuando una tubería experimenta pandeo global, en algunos casos puede colapsar por completo. Esto a menudo se debe a fuerzas externas a gran escala o a tensiones acumulativas a largo plazo en la tubería. El pandeo global es una preocupación importante en tuberías de larga distancia donde las fuerzas que actúan sobre la tubería pueden acumularse con el tiempo.
Detectar y prevenir el pandeo
Detección
Detectar pandeo en tuberías API 5L puede ser un desafío. Las pruebas ultrasónicas, la inspección por partículas magnéticas y las inspecciones visuales son algunos de los métodos utilizados. Las pruebas ultrasónicas pueden detectar fallas internas y cambios en el material que pueden indicar pandeo. La inspección por partículas magnéticas es útil para encontrar defectos a nivel de superficie alrededor de las soldaduras. Y las inspecciones visuales, aunque más básicas, a veces pueden detectar signos evidentes de deformación.
Prevención

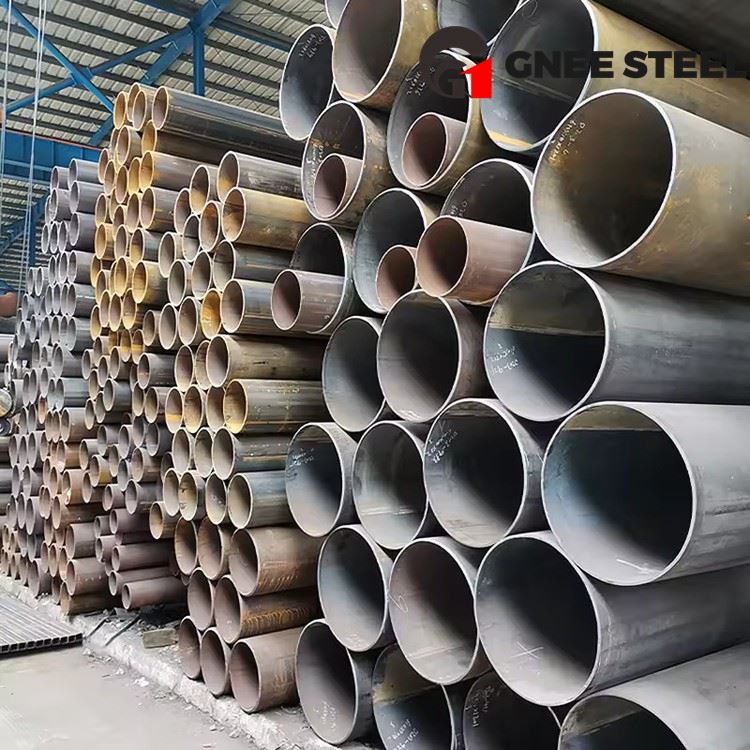

La prevención del pandeo comienza con la selección adecuada de la tubería. Es fundamental elegir el grado y el tamaño de tubería adecuados para la aplicación. Por ejemplo, si se trata de aplicaciones de alta presión,Tubería API 5L X46 y tubo soldado ISO 3183 L320 PSL1 PSL2Podría ser una buena opción ya que ofrece un equilibrio entre fuerza y flexibilidad.
La instalación adecuada también es vital. Asegurarse de que la tubería esté bien soportada y que las condiciones del suelo a su alrededor sean estables puede reducir el riesgo de pandeo. El uso de revestimientos protectores puede ayudar a prevenir daños externos que podrían provocar el debilitamiento de la tubería y su posterior pandeo.
Impacto del pandeo en proyectos de tuberías
El pandeo puede tener un gran impacto en los proyectos de tuberías. Puede provocar reparaciones costosas, tiempos de inactividad de la producción y riesgos ambientales si se produce una fuga. En algunos casos, también puede causar riesgos de seguridad para los trabajadores y la comunidad circundante.
Para las empresas que invierten en proyectos de oleoductos, lidiar con problemas de pandeo puede afectar sus presupuestos y su reputación. Es importante hacerlo bien desde el principio comprendiendo los factores que provocan el pandeo y tomando medidas preventivas.
Pensamientos finales
Como proveedor de tuberías API 5L, sé lo importante que es abordar los problemas de pandeo de frente. La buena noticia es que con el conocimiento adecuado, la selección adecuada de tuberías y una instalación cuidadosa, se pueden evitar muchos problemas de pandeo.
Si está planificando un proyecto de tubería y tiene preguntas sobre la tubería API 5L y cómo evitar el pandeo, no dude en ponerse en contacto. Podemos ayudarle a elegir los productos adecuados para sus necesidades específicas y ofrecerle asesoramiento sobre instalación y mantenimiento.
Referencias
- ASME B31.8, “Sistemas de tuberías de transmisión y distribución de gas”
- API RP 1104, “Soldadura de Tuberías e Instalaciones Relacionadas”
Se trata de los problemas de pandeo de la tubería API 5L. Recuerde, una decisión bien informada puede ser de gran ayuda para garantizar el éxito de un proyecto de oleoducto.
