Tubería de acero anticorrosión 2PE: guía técnica completa y estándares de aplicación

La tubería de acero anticorrosión 2PE, también conocida como tubería de acero recubierta de polietileno de dos-capas, es una solución de protección contra la corrosión externa ampliamente utilizada para tuberías de acero enterradas. Se aplica comúnmente en proyectos de suministro de agua municipal, drenaje de aguas residuales, sistemas de riego y distribución de gas urbano de baja-presión.

Esta guía cubre la estructura del recubrimiento, el proceso de fabricación, las especificaciones técnicas, las características de rendimiento, los estándares internacionales, los campos de aplicación, los requisitos de inspección y las preguntas frecuentes sobre las tuberías de acero recubiertas con 2PE. El contenido está preparado en base a estándares de referencia común, incluidos DIN 30670, SY/T 0413, GB/T 23257 e ISO 21809-1, para proporcionar información técnica confiable para ingenieros, contratistas y profesionales de adquisiciones de tuberías.



1. ¿Qué es la tubería de acero anticorrosión 2PE?

2PE significaSistema de revestimiento de polietileno de dos-capas. Es un revestimiento externo anticorrosión-que consiste en uncapa adhesiva de copolímero y una capa exterior de polietileno.

A diferencia de los sistemas de recubrimiento 3LPE, que agregan una capa de imprimación epóxica unida por fusión (FBE) entre la superficie de acero y la capa de polietileno, el recubrimiento estándar 2PE nono contiene una imprimación en polvo epoxi. En cambio, la capa adhesiva se adhiere directamente a la superficie de acero preparada adecuadamente y conecta la capa exterior de polietileno para formar una barrera protectora contra la corrosión.

La tubería de acero base utilizada para el revestimiento 2PE puede incluir:

Tubería de acero sin costura

Tubería ERW (soldada por resistencia eléctrica)

Tubería SSAW (soldada por arco sumergido en espiral)

Tubería LSAW (soldada por arco sumergido longitudinal)

Es adecuado para aplicaciones que van desde tuberías de fluidos de pequeño-diámetro hasta tuberías de transmisión enterradas de gran-diámetro.



Tamaño :

Diámetro exterior: 60 mm ~ 3000 mm

PESO: 2,77 mm ~ 100 mm,

Longitud: 6m-18m

Estándar :

DIN30670, DIN30671, DIN30678, AWWA C210, AWWA C213A-02, CAN/CSA-Z245, NF A49-710, AS/NZS 3862:2002, IPS-G-TP-335, ISO21809-1:2011, GB /T 23257-229, SY/T 0315-2005, CJ/T120-2008; SY/T 0447-2014., etc.

Extremos: Extremos cuadrados/Extremos lisos (corte recto, corte con sierra, corte con soplete), extremos biselados/roscados

Recubrimiento: 3PE, 2PE, tres capas de polietileno



2. Especificación estándar de estructura y espesor de la capa de revestimiento 2PE

2.1 Estructura compuesta de dos-capas (DIN 30670 / SY/T 0413)

Un sistema de recubrimiento 2PE estándar consta de dos capas:

Capa 1: Adhesivo de copolímero (AD)

Espesor típico: aproximadamente170 μm–250 μm

Función: Proporciona unión entre el sustrato de acero y la capa exterior de polietileno.

Capa 2: Capa exterior de polietileno (PE)

Espesor típico: aproximadamente1,8 mm–3,7 mm

Función: Proporciona protección mecánica, resistencia a la humedad, aislamiento eléctrico y protección contra la corrosión a largo plazo.



2.2 Espesor mínimo del revestimiento de PE por diámetro nominal

Diámetro nominal DN	Espesor mínimo de la capa exterior de PE
DN Menor o igual a 100	2,5 milímetros
100 ＜ DN Menor o igual a 250	2,7 milímetros
250 ＜ DN Menor o igual a 500	2,9 milímetros
500 ＜ DN Menor o igual a 800	3,2 milímetros
DN > 800	3,7 milímetros

Comparta las especificaciones de sus tuberías y los requisitos del proyecto - nuestros ingenieros le proporcionarán la solución anticorrosión adecuada-.



3. Especificaciones técnicas de materia prima y tubería base

3.1 Materias primas de recubrimiento

El sistema de recubrimiento utiliza principalmente:

resina de polietileno

Resina adhesiva de copolímero

Los materiales de revestimiento seleccionados deben cumplir con los requisitos de las especificaciones del proyecto y las normas de revestimiento aplicables.

Para aplicaciones de aguas residuales y cloacales, se puede aplicar protección interna opcional, como un revestimiento de mortero de cemento o un revestimiento de epoxi líquido, según las condiciones de servicio.



3.2 Rango de tamaños de tubería base

Rangos de fabricación típicos:

Diámetro exterior (OD): aproximadamente20 mm–4064 mm

Espesor de pared (WT): aproximadamente2mm–60mm

Longitud: SRL, DRL o longitudes fijas personalizadas según los requisitos del proyecto

Rango de diámetro de tubería común:

DN50–DN2200



3.3 Estándares globales y grados de acero aplicables

Los tubos de acero recubiertos con 2PE se pueden fabricar utilizando tubos base de acuerdo con diferentes estándares del proyecto, que incluyen:

Estándares para oleoductos y gasoductos

API 5L/ISO 3183

Grados: Grado B, X42, X52, X60, X65, X70, X80

Estándares chinos

GB/T 9711

GB/T 3091

Grados: Q235B, Q355B, L175–L555

Normas ASTM

ASTM A53

ASTM A106

ASTM A252

Estándares europeos

EN 10217

EN 10219

Grados: S235JR, S355JR, S355J2H

Estándares de recubrimiento

DIN 30670

SY/T 0413

GB/T 23257

ISO 21809-1

PUEDE/CSA Z245.21





Tamaños personalizados, espesores de recubrimiento, informes de inspección y soporte de entrega global disponibles.



4. Proceso de producción completo de tubos de acero anticorrosión 2PE

4.1 Preparación de la superficie: limpieza y voladura de tuberías de acero

La preparación de la superficie es uno de los pasos más críticos que afectan la adhesión del recubrimiento.

Proceso típico:

Limpieza Desengrasante

Elimina:

Aceite

Grasa

Polvo

Contaminantes de superficie

Voladura abrasiva

La superficie de acero se limpia con granalla de acero y chorro de arena abrasiva para eliminar:

Óxido

Escala de molino

Residuos de soldadura

La superficie tratada suele cumplir requisitos como:

Grado de limpieza Sa 2,5 según ISO 8501-1

Rugosidad superficial adecuada para la adhesión del recubrimiento.

Decapado (opcional)

El decapado generalmente no se utiliza en líneas de recubrimiento de tuberías de gran-diámetro debido a preocupaciones ambientales y limitaciones del proceso.



4.2 Proceso de recubrimiento por extrusión

Después de la preparación de la superficie, el tubo de acero ingresa a la línea de recubrimiento.

El proceso incluye:

Calentar la superficie de la tubería a la temperatura de recubrimiento requerida.

Extrusión de una capa adhesiva de copolímero sobre la superficie de la tubería

Aplicación de capa exterior de polietileno mediante extrusión lateral.

Enfriamiento e inspección

Las dos capas se unen durante la extrusión, formando un sistema externo integrado de protección contra la corrosión.



5. Ventajas principales de rendimiento de la tubería de acero recubierta de 2PE

Las principales ventajas incluyen:

Excelente resistencia a la corrosión del suelo y a la penetración de humedad.

Buen rendimiento de aislamiento eléctrico, reduciendo el riesgo de corrosión electroquímica.

Buena resistencia al impacto y resistencia a la abrasión durante el transporte y la instalación.

Buena flexibilidad para la instalación de tuberías enterradas.

Menor costo en comparación con los sistemas de recubrimiento 3LPE

Larga vida útil en condiciones de suelo y funcionamiento adecuadas

Limitaciones de rendimiento

En comparación con el revestimiento 3LPE, el 2PE tiene:

Menor resistencia al desprendimiento catódico

Menor resistencia a daños mecánicos severos.

Capacidad de temperatura más baja

Por lo tanto, generalmente se recomienda 2PE paraentornos normales de tuberías enterradas, mientras que se prefiere 3LPE o 3PP para:

Tuberías de transmisión de petróleo y gas de larga-distancia

Tuberías marinas

Condiciones del suelo rocoso

Aplicaciones de servicio de alta-temperatura



6. Principales campos de aplicación de la tubería de acero anticorrosión 2PE

La tubería de acero recubierta de 2PE se utiliza principalmente para sistemas de tuberías enterradas donde se requiere protección moderada contra la corrosión, protección mecánica y rentabilidad.

Las aplicaciones típicas incluyen:

Tuberías municipales de suministro de agua

Utilizado para:

Redes urbanas de distribución de agua.

Tuberías de transmisión de agua enterradas

Sistemas de suministro de agua industriales.

Tuberías de Alcantarillado y Drenaje

Utilizado para:

Tuberías de alcantarillado municipales

Sistemas de drenaje de agua de lluvia.

Instalaciones de tratamiento de aguas residuales

Para aguas residuales altamente corrosivas, es posible que se requieran revestimientos internos adicionales o medidas de protección contra la corrosión dependiendo de la composición química del medio transportado.

Sistemas de riego agrícola

Adecuado para:

Redes de riego de tierras agrícolas

Proyectos de conservación del agua.

Tuberías de riego enterradas de larga-distancia

Ductos de Distribución de Gas Urbano

Se puede utilizar tubería recubierta de 2PE paraTuberías de distribución de gas enterradas de baja-presión o media-presión cuando las especificaciones del proyecto lo permitan..

Para:

Tuberías de transmisión de gas natural de alta-presión

Gasoductos troncales de larga-distancia

Ambientes marinos o altamente corrosivos

Generalmente se prefieren los sistemas de recubrimiento 3LPE o 3PP debido a su mayor resistencia a la desunión catódica y su mayor capacidad de protección mecánica.

Sistemas de tuberías industriales enterradas

Aplicable para:

Tuberías de agua de refrigeración

Sistemas de agua circulante

Tuberías de transporte de fluidos industriales en general.



7. Condiciones de procesamiento, embalaje y entrega de extremos de tuberías

7.1 Opciones de extremo de tubería

Los acabados de extremos de tubería disponibles incluyen:

Extremos lisos

Extremos biselados para soldar.

Extremos roscados (para aplicaciones específicas-de diámetro pequeño)

Extremos ranurados (bajo pedido)

Se pueden suministrar tapas de plástico y anillos de protección de acero para proteger los extremos de las tuberías durante el transporte.



7.2 Embalaje estándar de exportación

El embalaje típico de exportación incluye:

Tapas de plástico instaladas en ambos extremos de la tubería para evitar la contaminación y la entrada de humedad.

Embalaje de paquete hexagonal asegurado con correas de acero.

Envoltorio impermeable para transporte marítimo-de larga distancia

Etiquetas de especificaciones adjuntas para la trazabilidad del producto.

Para tuberías de-paredes pesadas o de gran-diámetro, se pueden proporcionar soluciones personalizadas de elevación y refuerzo según los requisitos de transporte.



7.3 Condiciones de pago y plazo de entrega

Los términos comunes de pago de exportación incluyen:

T/T (Transferencia Telegráfica)

Carta de Crédito Irrevocable (L/C)

Plazo de entrega de producción típico:

Aproximadamente entre 20 y 45 días hábiles, según la cantidad del pedido, el tamaño de la tubería, las especificaciones del recubrimiento y el cronograma de producción.



8. Certificación de calificación e inspección de fábrica

8.1 Inspección y pruebas de calidad

Antes de la entrega, los tubos de acero revestidos de 2PE deben someterse a una inspección de acuerdo con los requisitos aplicables del proyecto.

Los elementos de inspección típicos incluyen:

Inspección de tuberías base

Análisis de composición química.

Prueba de resistencia a la tracción

Prueba de límite elástico

Prueba de elongación

Inspección dimensional

Inspección de revestimiento

Medición del espesor del recubrimiento

Inspección visual

Detección de vacaciones (prueba de chispa)

Prueba de adherencia

Prueba de resistencia al pelado

Pruebas de resistencia al impacto

Pruebas no-destructivas (para tubería base)

Dependiendo del estándar de fabricación de tuberías:

Pruebas ultrasónicas (UT)

Inspección por rayos X-(para tuberías soldadas)

Prueba de corrientes de Foucault (para productos aplicables)

Pruebas hidrostáticas

Las pruebas hidrostáticas se realizan de acuerdo con la norma de tubería base aplicable, como por ejemplo:

API 5L

ISO 3183

GB/T 9711



Certificado de tubería de acero recubierta 2PE

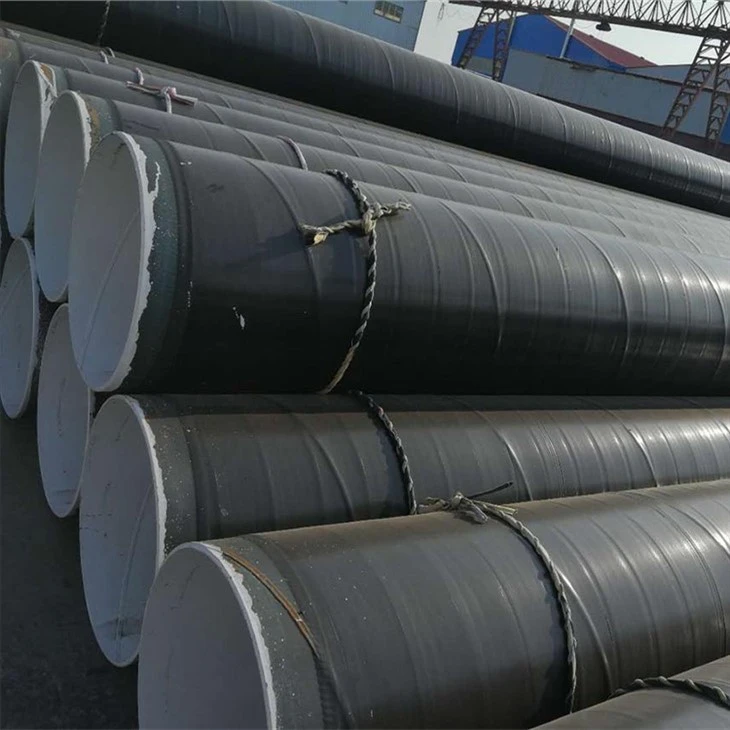

Embalaje y envío de tubos de acero recubiertos de 2PE

Cuéntenos los requisitos de su proyecto - Le recomendaremos el sistema de recubrimiento adecuado.



Preguntas frecuentes

Pregunta 1: ¿Cuál es la diferencia entre 2PE y3LPE¿Tubo de acero revestido?

La principal diferencia es la estructura del recubrimiento.

2PE consta de:

capa adhesiva

Capa exterior de polietileno

3LPE agrega una capa de imprimación epóxica unida por fusión (FBE) adicional entre la superficie de acero y la capa adhesiva.

La capa FBE mejora:

Adhesión del recubrimiento

Resistencia a la desunión catódica

Protección contra la corrosión-a largo plazo

Por lo tanto, el 2PE se selecciona comúnmente para tuberías enterradas-rentables en condiciones de suelo normales, mientras que el 3LPE se prefiere para proyectos exigentes de oleoductos y gasoductos.



Pregunta 2: ¿Qué normas se aplican a las tuberías de acero anticorrosión 2PE?

Los estándares comúnmente referenciados incluyen:

DIN 30670

ISO 21809-1

SY/T 0413

GB/T 23257

PUEDE/CSA Z245.21

El estándar aplicable depende del tipo de tubería, el entorno de servicio y los requisitos del proyecto.



Pregunta 3: ¿Se pueden utilizar tuberías de acero recubiertas de 2PE para tuberías de gas natural?

Sí, pero la aplicación depende de las condiciones de funcionamiento.

La tubería de acero recubierta de 2PE puede ser adecuada para:

Tuberías de distribución de gas urbano

Sistemas de gas enterrados de menor-presión

Para:

Tuberías de transmisión de alta-presión

Gasoductos marinos

Ambientes altamente corrosivos

Normalmente se seleccionan revestimientos 3LPE o 3PP debido a sus mayores requisitos de protección.



P 4: ¿Qué tratamiento de superficie se requiere antes del recubrimiento 2PE?

Antes de la aplicación del revestimiento, los tubos de acero normalmente requieren:

Desengrasado para eliminar aceite y contaminantes.

Granallado abrasivo para eliminar óxido y cascarilla de laminación

Eliminación de polvo superficial

Recubrimiento por calentamiento y extrusión.

La preparación adecuada de la superficie es fundamental para lograr una fuerte adhesión del recubrimiento y una larga vida útil.



Pregunta 5: ¿Qué informes de inspección pueden proporcionar los fabricantes?

Los documentos de calidad típicos incluyen:

Certificado de prueba de fábrica (MTC)

Informe de composición química

Informe de prueba mecánica

Informe de inspección del espesor del recubrimiento

Informe de detección de vacaciones

Informe de prueba hidrostática

Informe de inspección de terceros-si es necesario



P 6: ¿Cuál es la temperatura máxima de funcionamiento de la tubería recubierta de 2PE?

La temperatura de funcionamiento recomendada a largo plazo-de los sistemas de revestimiento de PE estándar suele ser de aproximadamente60–70 grados, dependiendo del grado del material de polietileno y los requisitos del proyecto.

Para aplicaciones de mayor-temperatura, como oleoductos calientes, los clientes suelen considerar lo siguiente:

Sistemas de recubrimiento 3PP

Recubrimientos FBE especializados

Otras soluciones de protección contra la corrosión a altas-temperaturas
