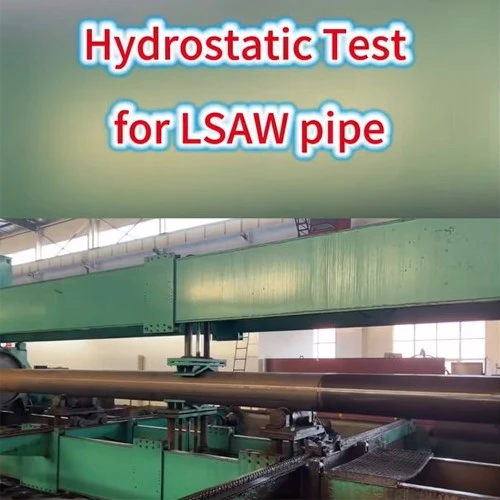

A Prueba hidráulica(Prueba hidrostática) para tuberías LSAW (soldadas por arco sumergido longitudinal) es un proceso de control de calidad obligatorio en el que una tubería se llena con agua y se presuriza a un nivel específico para verificar su integridad estructural y su estanqueidad-.
Debido a que las tuberías LSAW se utilizan principalmente para la transmisión de petróleo y gas a alta-presión, la prueba hidráulica se considera el "examen final" más crítico antes de que la tubería salga del molino.
¿Por qué se realiza el Hydro Test?
Integridad de la soldadura:Los tubos LSAW tienen una costura de soldadura larga y recta. La prueba asegura que esta soldadura es perfecta y no se abrirá bajo presión.
Detección de fugas:Identifica cualquier agujero o grieta microscópica en la placa de acero o en la soldadura.
Verificación Estructural:Confirma que la tubería puede soportar presiones significativamente superiores a la presión de funcionamiento prevista sin deformación permanente.
Cumplimiento normativo:La mayoría de las normas internacionales (comoAPI 5L) exigen que cada junta de tubería se someta a una prueba hidro-en fábrica.
Proceso de prueba hidráulica
La prueba sigue una secuencia estricta:
Caza de focas:Ambos extremos de la tubería LSAW están tapados y sellados por los cabezales de una enorme máquina de pruebas hidráulicas.
Relleno:La tubería está llena de agua.
Ventilación (crítica):Todo el aire debe salir de la tubería. Si el aire queda atrapado, se comprime mucho; Si la tubería fallara, el aire atrapado provocaría una explosión. El agua, al ser incompresible, es mucho más segura.
Presurización:Las bombas de alta-presión aumentan la presión interna del agua a una "presión de prueba" pre-calculada.
Tiempo de espera:La presión se mantiene durante un tiempo determinado-normalmente5 a 10 segundospara las pruebas en fábrica (aunque pueden pasar horas para las "pruebas de campo" después de enterrar la tubería).
Inspección:Los sensores monitorean cualquier caída de presión y la costura de soldadura a menudo se inspecciona visualmente (a veces usando cámaras automáticas).
Despresurización:Se libera la presión, se drena el agua y se pesa/mide la tubería para garantizar que no se abulte ni se estire.
¿Cómo se calcula la presión de prueba?
La presión no es aleatoria; se calcula utilizando elFórmula de Barlow(como se especifica en API 5L): P=2×S×t/D×k
P:Presión de prueba hidrostática.
S:Esfuerzo de la fibra (generalmente del 60% al 95% del límite elástico mínimo de la tubería).
t:Espesor de pared especificado.
D:Diámetro exterior especificado.
k:Un factor determinado por la norma (normalmente de 0,85 a 0,95 según el grado y el diámetro de la tubería).
Criterios de falla
Una tubería no pasa la prueba hidráulica si ocurre cualquiera de las siguientes situaciones:
Fugas visibles:Cualquier agua que sude o rocíe desde la soldadura o el cuerpo de la tubería.
Caída de presión:La computadora de monitoreo detecta una disminución en la presión durante el "tiempo de espera".
Ruptura:La tubería estalla (algo poco común en los molinos modernos, pero el fracaso final).
Deformación permanente:El diámetro de la tubería aumenta más allá de una pequeña tolerancia permitida después de que se libera la presión.
Prueba hidráulica frente a otros END
Mientras que las pruebas ultrasónicas (UT) y de rayos X-encuentran defectos (grietas, inclusiones), la prueba hidráulica verificaactuación. Es una "prueba de prueba". Una tubería puede pasar una prueba de rayos X-pero no pasar una prueba hidráulica si la resistencia del material es insuficiente o si hay un defecto que los rayos X-no pasaron por alto.
Prueba hidráulica para tubería LSAW
| Característica | Detalles de la prueba hidráulica del molino |
| Medio | Agua dulce (a veces con inhibidores de corrosión) |
| Duración | 5 a 10 segundos (por API 5L) |
| Rango de presión | Puede superar los 50 MPa (7250 PSI) para tuberías X80 de pared gruesa- |
| Documentación | Se genera un gráfico de "Presión vs. Tiempo" para cada tubería. |
| Requisito | 100% de las tuberías (sin muestreo; se deben probar todas las juntas) |
Prueba hidrostática GNEE para tuberías LSAW
Certificado de tubería GNEE LSAW
Preguntas frecuentes
¿Cuál es la norma ASME para pruebas hidrostáticas?
No existe una "norma ASME" única para las pruebas hidrostáticas; en cambio, los requisitos se encuentran dentro del código específico que rige el equipo que se está probando.
| Solicitud | Estándar ASME | Presión de prueba (típica) |
| Recipientes a presión | Sección VIII, División 1 | 1,3 x MAWP |
| Tubería de proceso | B31.3 | 1,5 x presión de diseño |
| Tubería de energía | B31.1 | 1,5 x presión de diseño |
| Calderas | Sección I | 1,5 x MAWP |
¿Por qué son indispensables las pruebas hidrostáticas?
La prueba hidrostática se considera indispensable porque es la única"prueba de prueba física"que garantiza que un sistema de presión sea seguro de operar.
Estas son las cuatro razones principales por las que no se puede omitir:
Validación de seguridad (la prueba de estrés):Demuestra que la tubería o recipiente puede soportar la carga prevista probándolo en125% a 150%de su presión de funcionamiento. Si va a fallar, es mejor que falle en un ambiente de fábrica controlado que en un área poblada.
Detección total de fugas:Mientras los rayos X-y el ultrasonido encuentran grietas, el agua encuentrafugas. Identifica "orificios" microscópicos o supuraciones en soldaduras y juntas que los sensores electrónicos podrían pasar por alto.
Integridad de la soldadura y del material:Somete toda la soldadura longitudinal y el cuerpo de acero a una tensión enorme. Esto revela "defectos latentes"-fallos que se ven bien en la superficie pero que son estructuralmente débiles.
Cumplimiento normativo y de seguros:La mayoría de los estándares globales (API, ASME, ISO) y las compañías de seguros exigen legalmente una prueba hidráulica. Sin él, no se puede certificar el servicio de una tubería.
¿Cuál es la presión máxima de hidroprueba para una tubería?
La presión máxima de hidrotest no es un número fijo; se calcula para cada tubería específica en función de su resistencia.
Sin embargo, hay unlímite de seguridadque no debe superarse:
El límite elástico
La presión generalmente se limita para que la tensión sobre el acero no exceda90% a 95% del límite elástico mínimo especificado (SMYS) de la tubería.
Si supera esto, la tuberíaestirarse o deformarse permanentemente, haciéndolo inútil y peligroso.
El cálculo (fórmula de Barlow)
Para encontrar la presión máxima para una tubería específica, los ingenieros usan esta fórmula:P=2×S×t/D
P:Presión máxima
S:Esfuerzo de fibra permitido (generalmente 90% del límite elástico)
t:Grosor de la pared
D:Diámetro externo
Máximos típicos de la industria
Tuberías estándar de petróleo y gas:Generalmente probado entre2500 y 5000 PSI.
Tuberías de alta-presión/paredes pesadas:En molinos avanzados (como para tubos LSAW), las máquinas pueden aplicar presiones de hasta7250 psi (50 MPa)o incluso10.000 psi (70 MPa).
