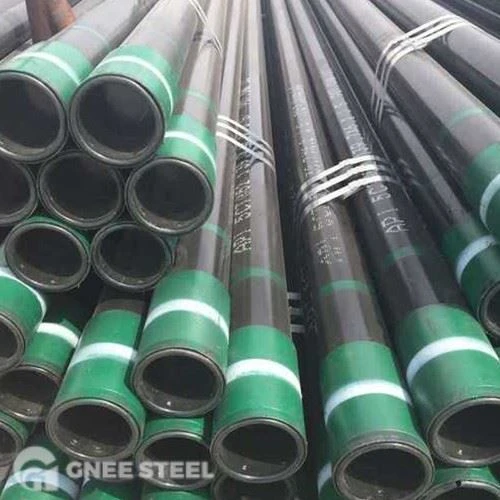

Carcasa y tubería API 5CT H40
¿Qué es API 5CT H40 OCTG?
Nivel de grado:Nivel de entrada-(intensidad más baja).
Límite elástico:Mínimo de 40.000 psi.
Solicitud:Se utiliza para revestimiento de superficie o tubería en pozos poco profundos y de baja-presión. Es muy económico en comparación con J55 oN80.
Fabricación:Puede ser sin costura (S) o eléctricamente soldado (EW).
Composición química y análisis mecánico (H40)
API 5CT se centra en limitar las impurezas nocivas (fósforo y azufre) para este grado, ya que el requisito de resistencia es relativamente fácil de lograr con acero al carbono estándar.
Composición química (fracción de masa%)
| Calificación | Fósforo (P) | Azufre (S) |
| H40 | Menor o igual a 0,030% | Menor o igual a 0,030% |
Tabla de propiedades mecánicas
| Propiedad | Unidades imperiales | Unidades Métricas |
| Límite elástico (mínimo - máximo) | 40.000 – 80.000 psi | 276 – 552 MPa |
| Resistencia a la tracción (mínima) | 60.000 psi | 414 MPa |
| Dureza | No especificado | No especificado |
| Alargamiento | Calculado en base al área de la muestra. | Calculado en base al área de la muestra. |
Tabla de especificaciones y tamaños: tubo H40
La tubería H40 se utiliza para la producción en pozos poco profundos-de presión muy baja.
| Diámetro exterior (pulgadas) | DE (mm) | Peso (libras/pies) | Espesor de pared (mm) | Finalizar conexión |
| 2-3/8" | 60.3 | 4.00 - 4.60 | 4.24 - 4.83 | NU / UEE |
| 2-7/8" | 73.0 | 6.40 | 5.51 | NU / UEE |
| 3-1/2" | 88.9 | 7.70 - 9.20 | 5.49 - 6.45 | NU / UEE |
| 4-1/2" | 114.3 | 12.60 | 6.88 | NU / UEE |
Tabla de especificaciones y tamaños: carcasa H40
La carcasa H40 se utiliza más comúnmente como carcasa de superficie para proteger el agua subterránea de la contaminación en perforaciones poco profundas.
| Diámetro exterior (pulgadas) | DE (mm) | Peso (libras/pies) | Espesor de pared (mm) | Tipo de conexión |
| 4-1/2" | 114.3 | 9.50 | 5.21 | STC/LTC |
| 5-1/2" | 139.7 | 14.00 | 6.22 | STC/LTC |
| 7" | 177.8 | 17.00 - 20.00 | 5.87 - 6.91 | STC/LTC |
| 8-5/8" | 219.1 | 24.00 | 6.71 | STC |
| 9-5/8" | 244.5 | 32.30 | 7.92 | STC |
| 13-3/8" | 339.7 | 48.00 | 8.38 | STC |
| 20" | 508.0 | 94.00 | 11.13 | btc |
Identificación de bandas de colores para H40
Para evitar confusiones en el sitio del pozo, API utiliza códigos de colores específicos.
| Artículo | Identificación de colores |
| Cuerpo de tubería | Sin banda de color(Estándar) |
| Cuerpo de acoplamiento | Sin banda de color(A menudo solo barniz negro/transparente) |
| Marcado alternativo | A veces marcado con unbarniz transparenteo simplemente estampado "H40" |
Inspección de API 5CT H40
Dado que el H40 es un grado de baja-resistencia, los requisitos de inspección son las pruebas básicas obligatorias API (PSL-1).
Inspección visual:Comprobación de las superficies internas y externas en busca de defectos como picaduras, hendiduras o incrustaciones.
Prueba hidrostática:Cada tramo de tubería se prueba con agua a alta presión (normalmente 3000 psi o menos para H40) para garantizar que no haya fugas.
Inspección dimensional:Medición del diámetro exterior (OD), espesor de pared y longitud (R1, R2 o R3).
Prueba de deriva:Se pasa un mandril cilíndrico a lo largo de toda la tubería para garantizar que las herramientas puedan pasar más tarde.
Inspección de hilo:Comprobación del avance, la altura y la conicidad de la rosca utilizando calibres API.
END (opcional para H40):Mientras que los grados más altos requieren 100% NDT, H40 generalmente solo lo requiere si se especifica en la orden de compra o si es con soldadura eléctrica (EW) para verificar la costura de soldadura.
Fábrica API 5CT H40 OCTG
Preguntas frecuentes
¿Cuál es la tolerancia del espesor de pared para API 5CT?
En el estándar API 5CT, la tolerancia del espesor de pared para carcasas y tuberías suele ser de 0 a -12,5%; es decir, se permite una desviación negativa en el espesor de la pared, pero no una desviación positiva. Los valores específicos se determinan en función de las especificaciones del producto y el nivel de PSL.
¿Cuál es la diferencia entre API 5CT y API 5L?
API 5CT y API 5L son dos estándares distintos para productos tubulares de petróleo, que sirven para diferentes aplicaciones: API 5CT se aplica a revestimientos y tuberías utilizados dentro de pozos petroleros, enfatizando la resistencia al colapso, la resistencia a la corrosión y la integridad del sello de rosca; API 5L se aplica a tuberías de superficie para transporte, priorizando la calidad de la soldadura, la tenacidad y la consistencia de la resistencia en largas distancias.
