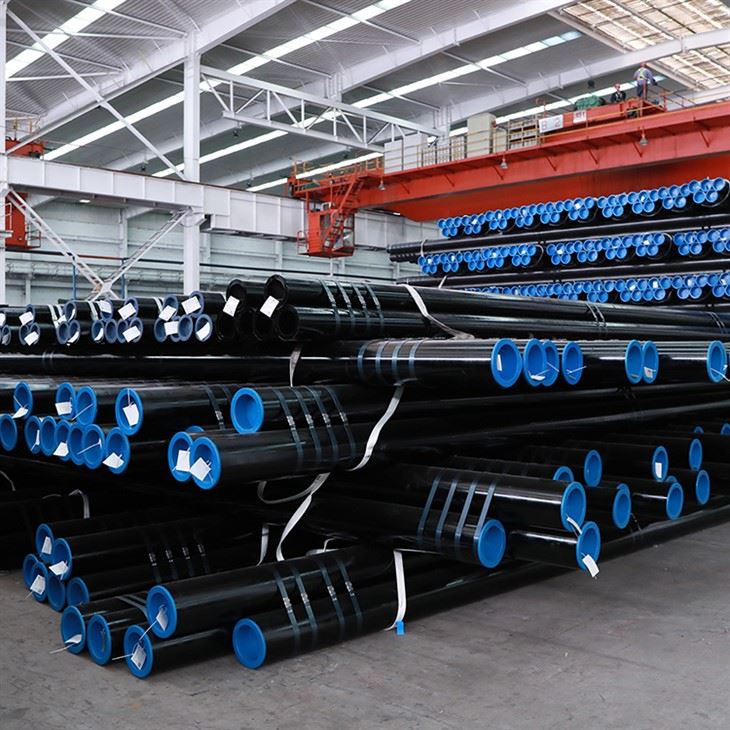

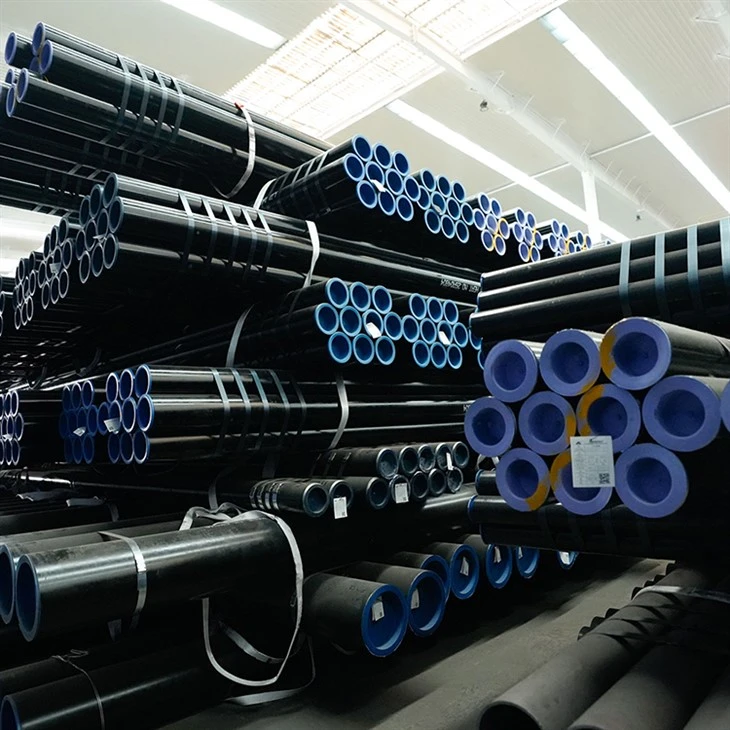

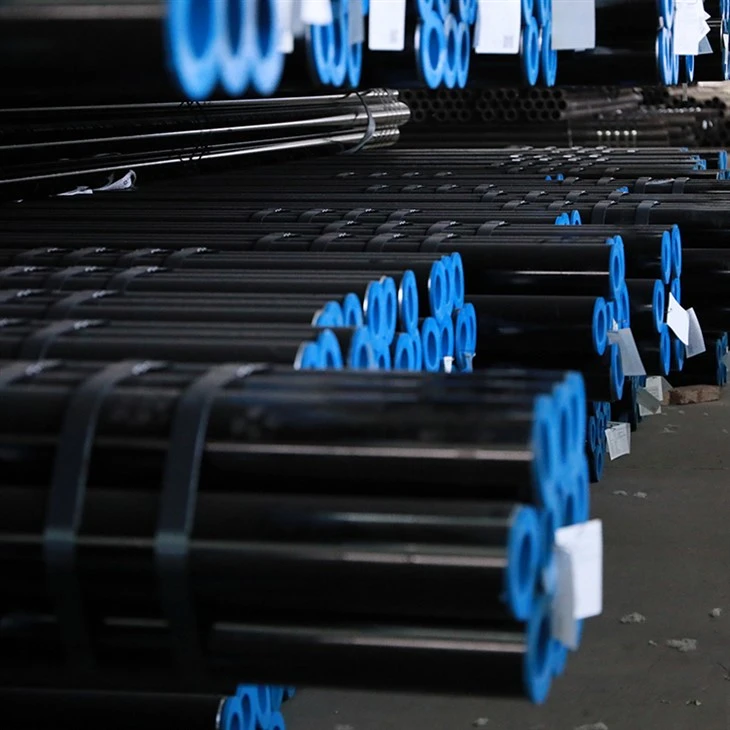

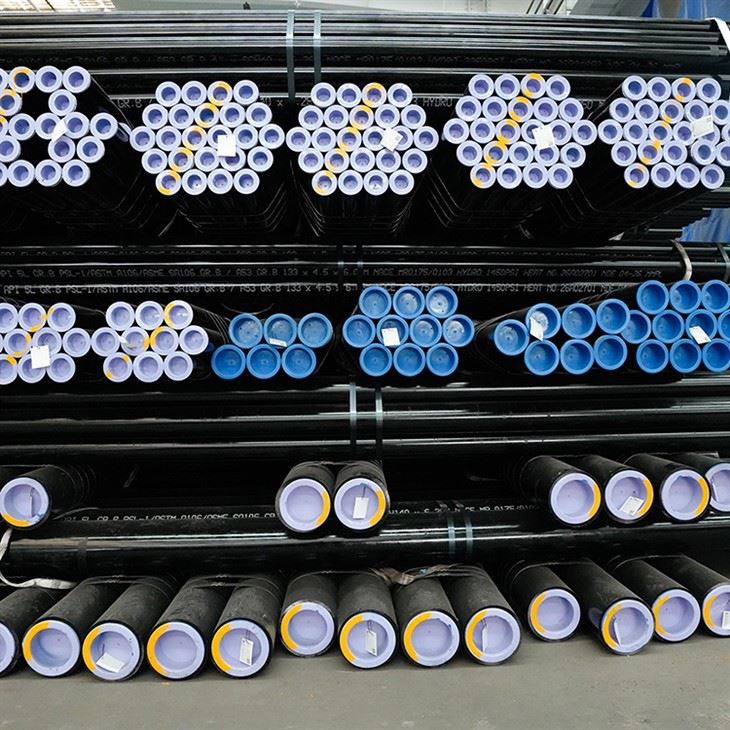

Tubo de carcasa API 5CT C90

Proveedor de carcasa API 5CT C90

Carcasa API 5CT C90es una tubería de acero sin costura de alta-resistencia diseñada específicamente para entornos de servicios ácidos (que contienen azufre y sulfuro de hidrógeno), resistente al agrietamiento por corrosión bajo tensión (SSCC). Es ampliamente utilizado en la construcción de pozos petroleros profundos y ultra-profundos, con un límite elástico mínimo de 620 MPa y una dureza máxima de 255 HBW, cumpliendo con los requisitos de las normas API 5CT 11ª edición y NACE MR0175.

Soluciones de carcasa C90 personalizadas para pozos de metano en lechos de carbón: roscas-resistentes a la corrosión y de alto-torque; ya presta servicios en 12 proyectos-a nivel nacional → Ver estudios de casos



Código de color de tubería de carcasa API 5CT C90

Nombre	Carcasa y tubería
C90 tipo 1	Una banda morada



Composición química del tubo sin costura API 5CT C90

Grados	C	Minnesota	Mes	cr	Ni	P	S
C90 tipo 1	Menor o igual a 0,35	Menor o igual a 1,20	0.25-0.85	1.50	Menor o igual a 0,99	0.02	0.01
C90 tipo 2	Menor o igual a 0,50	Menor o igual a 1,90	/	/	Menor o igual a 0,99	0.02	0.01



Propiedad mecánica de la tubería de aceite API 5CT C90

Calificación	Tipo	Límite elástico MPa	Resistencia a la tracción mín. MPa	Alargamiento total bajo carga %
C90	Tipo1 Tipo2	621-724	689	0.5



Especificación de tubos de carcasa API 5CT

Número de estándar: API SPEC 5CT (11.ª edición, publicada en diciembre de 2023)
Entorno aplicable: Servicio ácido (incluido el entorno corrosivo H ₂ S)
Requisitos de certificación: API 5CT+NACE MR0175/ISO 15156
Proceso de fabricación: Sin costura, estirado en frío o laminado en caliente.
Método de tratamiento térmico: temple y revenido
Ensayos no destructivos: ensayos ultrasónicos (UT), ensayos por partículas magnéticas (MT), ensayos hidrostáticos























Características de las tuberías de revestimiento para yacimientos petrolíferos API 5CT C90 (características del producto)

• Alta resistencia al desempeño SSCC, adecuado para "pozos ácidos" con alta concentración de H ₂ S
• Tratamiento de enfriamiento y revenido para obtener una estructura de martensita fina y uniforme, mejorando la tenacidad.
• El estricto control de la composición química y el proceso de tratamiento térmico garantizan la coherencia en el rendimiento.
• Admite personalización del diámetro exterior, espesor de pared, longitud y tipo de rosca
• Puede proporcionar documentos de certificación como API 5CT, ISO 9001, NACE, etc.



Dimensión del tubo de perforación de pozos de petróleo de grado C90 en mm

‌Diámetro exterior (mm)‌	‌Espesor de pared (mm)‌	‌Peso Teórico (kg/m)‌	‌Grado común‌
114.3	6.88	18.8	C90
114.3	9.19	24.7	C90
139.7	7.72	25.2	C90
139.7	11.51	36.6	C90
168.3	8.94	35.8	C90
168.3	13.72	53.1	C90
244.5	9.19	53.5	C90
244.5	13.84	78.9	C90
339.7	9.65	78.2	C90
339.7	15.90	124.6	C90



Tipos de roscas de tubos para yacimientos petrolíferos API 5CT C90

Tipo‌	‌Nombre completo en inglés‌	‌Características‌
‌STC‌	Carcasa de rosca redonda corta	Rosca redonda corta, buen rendimiento de sellado, adecuada para pozos poco profundos
‌LTC‌	Carcasa de rosca redonda larga	Rosca redonda larga, mayor resistencia de conexión, adecuada para pozos medianos a profundos
‌btc‌	Carcasa de rosca de contrafuerte	Hilo de contrafuerte, alta resistencia a la tensión y compresión, adecuado para pozos profundos y ambientes de alta-presión



Requisitos de prueba de tubería de revestimiento de petróleo API 5CT C90

‌Artículo de prueba‌	‌Método y estándar‌
‌Prueba de tracción‌	ASTM A370
‌Prueba de aplanamiento‌	API 5CT
‌Prueba de impacto‌	ASTM A370 (-20 grados)
‌Prueba de dureza‌	HBW 10/3000
‌Prueba hidrostática‌	100% por tubería, presión Mayor o igual a 40 MPa
‌Pruebas no-destructivas‌	Pruebas ultrasónicas (UT) + Pruebas de corrientes de Foucault (ET) + Pruebas de partículas magnéticas (MT)
‌Prueba SSCC‌	NACE TM0177 Método A, sumergido en Solución A durante 720 horas sin grietas



Tabla de dureza de la carcasa API 5CT C90 OCTG

Artículo‌	‌Requisito‌
‌Dureza promedio‌	Menor o igual a ‌255 HBW‌
‌Dureza máxima de un solo punto‌	Menor o igual a ‌265 HBW‌
‌gradiente de dureza‌	Variación axial/radial Menor o igual a ‌30 HBW‌
‌Ubicaciones de prueba‌	Cuerpo de tubería, soldadura (si corresponde), acoplamiento

¿Su pozo tiene un ambiente agrio o de CO₂? Obtenga una verificación de idoneidad del material.



Certificado de producto Gnee

Descargue un ejemplo de certificado de prueba de fábrica (MTC) API 5CT C90



Proveedor de tubos de carcasa API 5CT C90



La pipa de gnee participó en la exposición NECC

​



Cliente de tubería API 5CT OCTG



Fábrica de tuberías API 5CT OCTG

​



Embalaje y envío

Contáctenos para suministro de OCTG OEM/a granel de alta resistencia-



Preguntas frecuentes

1. ¿Cuál es el diámetro de API 5CT?

El diámetro de la carcasa API 5CT C90 viene en varias especificaciones, con diámetros exteriores (OD) comunes que van desde 114,3 mm a 508 mm (aproximadamente 4-1/2 pulgadas a 20 pulgadas), adecuados para los requisitos de pozos de petróleo y gas a diferentes profundidades y presiones.



2. ¿De qué tamaño es la carcasa API?

La carcasa API 5CT C90 ofrece múltiples especificaciones de tamaño para satisfacer las necesidades de ingeniería de diferentes pozos de petróleo y gas. Su diámetro exterior (OD) normalmente varía de 114,3 mm a 508 mm (aproximadamente 4-1/2 pulgadas a 20 pulgadas), y el espesor y la longitud de la pared también se pueden personalizar de acuerdo con el estándar API 5CT.
La longitud suele cumplir con los estándares R1 (4,86-7,62 metros), R2 (7,62-10,36 metros) o R3 (10,36-13 metros). Los métodos de conexión incluyen tipos de roscas como STC, LTC, BTC, etc., que son adecuados para diferentes entornos de presión, desde pozos poco profundos hasta pozos profundos.



3. ¿Cuál es la tolerancia para la carcasa API 5CT?

Tolerancia del diámetro exterior (OD): para manguitos con un diámetro exterior mayor o igual a 4,5 pulgadas (aproximadamente 114,3 mm), la tolerancia permitida es de -0,5 % a +1 % del diámetro exterior nominal.

Tolerancia del espesor de la pared: la desviación permitida del espesor de la pared del manguito es de -12,5 % a + tolerancia positiva ilimitada (normalmente controlada por el fabricante), lo que significa que el espesor mínimo de la pared no debe ser inferior al 87,5 % del valor nominal.

Tolerancia de Longitud: Según clasificación API 5CT:
R1 (4,86–7,62 m): Desviación permitida +0.03 m
R2 (7,62–10,36 m): Desviación permitida +0.05 m
R3 (10,36–13 m): Desviación permitida +0.05 m.
